FORIN s.r.o.

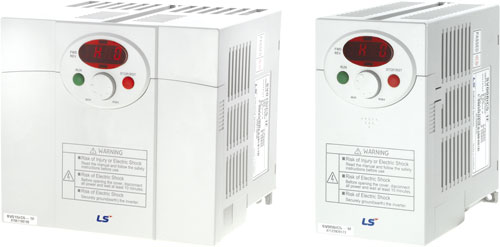

Frekvenčný menič LG
Frekvenčné meniče, SV
| Typ modulu | frekvenčný menič |
| Montáž | na stenu |
| Pracovná teplota | -10...40°C |
| Spôsob programovania | klávesnica a potenciometer |
| Ochrana | proti preťaženiu, proti prehriatiu, pokles napätia, nárast napätia, proti skratu |
| Výstupný kmitočet | 0,1...400 Hz |
| Čas rozbehu/dobehu | 0,1...6000 s |
| Napäťový výstup | 0...10V |
| Elektrické pripojenie | skrutkové svorky |
| Počet vstupov | 5 |
| Počet analógových vstupov | 1 |
| Vlastnosti vstupu | zadávanie rýchlosti otáčania signálom 0...10V, 4...20mA, 0...20mA |
| Počet analógových výstupov | 1 |
| Presnosť výstupného kmitočtu zadávaného číslicovo/analógovo | 0,01/0,01% |
Doplnkové funkcie:
- 1 analógový programovateľný výstup
- 2 číslicovo programovateľné výstupy
- 5 číslicových programovateľných vstupov
- 8 základných rýchlostí
| Symbol | Výst. napätie | Nap. napätie | Rozsah trojfáz. napáj. nap. | Menov. prúd. | Max. výkon motora |
|---|---|---|---|---|---|
| [V AC] | [V AC] | [V AC] | [A] | [W] | |
| SV004IC5-1F | 3 x 230 | 200...230 | - | 2,5 | 400 |
| SV008IC5-1F | 3 x 230 | 200...230 | - | 5 | 750 |
| SV015IC5-1F | 3 x 230 | 200...230 | - | 8 | 1,5 k |
| SV022IC5-1F | 3 x 230 | 200...230 | - | 12 | 2,2 k |
| SV004IG5A-4 | 3 x 380 | - | 3 x 380...480 | 1,25 | 400 |
| SV008IG5A-4 | 3 x 380 | - | 3 x 380...480 | 2,5 | 750 |
| SV015IG5A-4 | 3 x 380 | - | 3 x 380...480 | 4 | 1,5 k |
| SV022IG5A-4 | 3 x 380 | - | 3 x 380...480 | 6 | 2,2 k |
| SV040IG5A-4 | 3 x 380 | - | 3 x 380...480 | 9 | 4 k |
| SV055IG5A-4 | 3 x 380 | - | 3 x 380...480 | 12 | 5,5 k |
| SV075IG5A-4 | 3 x 380 | - | 3 x 380...480 | 16 | 7,5 k |
